60通道静态应变仪

60通道静态应变仪,支持有线和无线传输,采样速率为0-512Hz,可以多台级联。

0.00
0.00


60通道静态应变仪,支持有线和无线传输,采样速率为0-512Hz,可以多台级联。

YSV8360 60通道静态应变测试系统

1.概述

  SV8360静态应变测试系统是适合教学和小型工程的静态应变测试系统,每机60个测点。每个测点分别自动平衡,可用一台计算机直接观察1-100台仪器的测试状态。计算机控制测量时,所有操作均由计算机完成。我们静态应变测试系统稳定性好,抗干扰能力强,广泛应用于桥梁、建筑物、飞机、船舶、车辆、起重机械状态测试。本静态应变测试系统比较适合于小型工程的静态应变测试。支持无线测量方式,可以通过一台计算机用无线方式同时控制多台应变仪的数据采集。

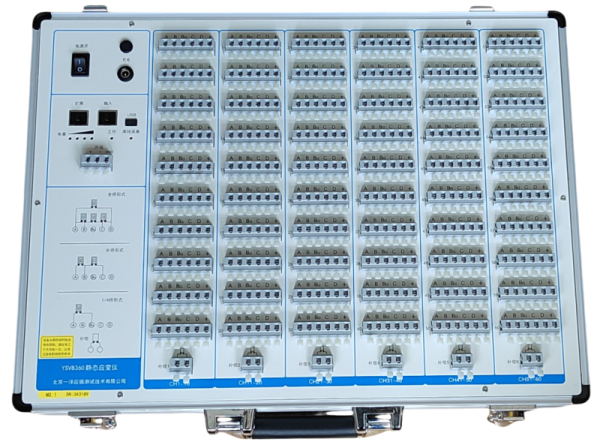

YSV8360静态应变测试仪


2.应用范围

2.1 根据测量方案,完成全桥、半桥、1/4桥无补偿、1/4桥公用补偿片  状态的静态应力应变的多点巡回检测,同时支持应变桥路的三线制自补偿应变片;

2.2 和各种桥式传感器配合,实现压力、力、荷重、位移等物理量的多点巡回检测;

2.3 支持PT100、PT1000等不同型号的热电阻、热电偶的信号输入,对同温度信号进行测量;

2.4 支持电阻和电阻传感器的输入(如三线制、四线制等),包括电阻应变式位移传感器、电阻应变式水压力传感器、电阻应变式土压力传感器、电阻应变式称重传感器等;

2.5 支持4-20mA变送器的电流输入;

2.6 支持电压信号输入,输入电压范围±2000mV(±2000mV,±250mV,±125mV,±62.5mV,±31.25mV等多种量程软件可选);


3.特点

3.1 采用机械继电器,并通过特殊的电路设计,解决了开关切换时,接触电势的变化对测量结果的影响,因此所有指标均包含了切换开关的影响;

3.2 采用隔离技术和合理的接地,使系统具有较好的抗干扰能力。每个测点可任意组桥,具有较强的灵活性,适用于各种工程现场的检测;

3.3 数据采集箱可通过USB口和计算机通讯,采集箱网络化分布式设计;


4.技术指标

4.1 测量点数:60点/台;

4.2 支持的传感器:电阻应变片、应变桥式传感器(位移、土压力、水压力、载荷等)、PT100、PT1000热电阻、热电偶温度传感器、电压输出型传感器等;

4.3 支持桥路方式:1/4桥二线制、1/4桥二线制、半桥、全桥等;

4.4 采样频率:0-512Hz;

4.5 传输方式:USB接口;

4.6 适用应变片电阻值:50~10000Ω任意设定;

4.7 应变片灵敏度系数:1.0~3.0自动修正;

4.8 接线方式:德国WAGO按压接线端子(可按压100万次以上);

4.9 供桥电压:2V(DC);

4.10 测量应变范围: ±250000με(其中±15000/30000/60000/125000/250000με多个档位软件可设置);

4.11 分辨率:0.5με;

4.12 系统精度:± 0.2%Fs±2με;

4.13 温漂:不大于2με/3h;

4.14 平衡范围:±30000με(无需电容平衡);

4.15 长导线电阻修正范围:0.0~100Ω;

4.16 电源:内置锂电池供电,连续工作时间超过48小时

4.17 使用环境:GB6587.1-86-Ⅱ组;

4.18 外形尺寸:360*260* 110mm;

4.19 重量:5.8KG;


5.系统软件

  全汉化的WINDOWS应用软件,方便直观的应变应力、桥式传感器等测试的参数设置功能。自动平衡、手动采样、连续采样、定时采样等方式,自动完成测量结果的修正,实时显示测量数值、应力和应变花计算,满足静态桩基抗压、抗拔、水平静载荷试验;报告打印等功能,操作简单、方便。数据文件可转换为Text(.txt)、Excel(.xls)文件格式。开放的二次分析数据接口。


应变数据的曲线显示

应变数据的表格显示


多台级联:网线方式


多台级联:无线方式
