应变调理器

应变调理器

4通道和8通道应变调理器,应变输入,电压输出(或0-20mA电流输出),用于应变、应力和应变类传感器信号的测量。

0.00
0.00


4通道和8通道应变调理器,应变输入,电压输出(或0-20mA电流输出),用于应变、应力和应变类传感器信号的测量。

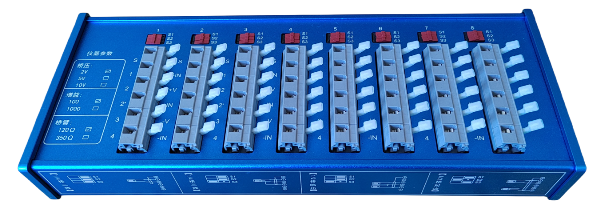

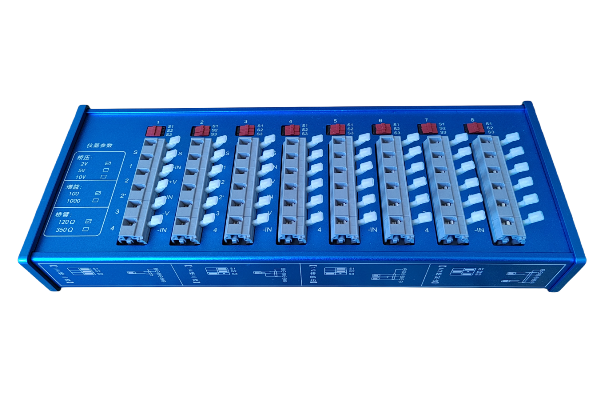

YSV7008 8通道应变调理(YSV8004 4通道应变调理器)采用了先进的进口和军用级别电子器件,是具有高稳定性、高性能应的变调理器,广泛应用在需要进行应力和应变的测试现场。


主要特点:

1)通道数:1、4、8

2)桥盒与放大器巧妙整合在一起,整机小巧、轻便,每个通道接线仅需1-2秒钟

3)开关切换来改变桥路连接方式,通过拨钮控制1/4桥2线制、1/4桥3线制、半桥、全桥等接线方法

4)采用德国进口压接式端子,有效避免接触问题

5)电压输出:-10V - +10V

6)电流输出:0-20mA(电压输出和电流输出,二选一)

7)内置电池,野外无电源可以工作8小时以上

8)接入传感器类型:应变片、应变桥式传感器(土压力、水压力、位移、称重 传感器等)。


本仪器配接不同类型的应变片及应变式传感器,输出为模拟电压信号,可以实现应力、应变、加速度、位移、扭矩等多种物理量的测量,具有性能稳定、电路噪声小、以及超强抗电磁能力等特点。


技术参数:

通道数:

1、4、8

频率响应:

DC-10KHz (-3±1dB,12dB/oct)

桥路类型:1/4桥二线制,1/4桥三线制,1/2桥,全桥适用电阻:100Ω-1KΩ
量程:±100000με分辨率:0.1με
输出电压:-10V - +10V

输出电流:

0 - 20mA

供桥电压:2V增益:100
电压灵敏度:0.1mV/με(1/4桥K=2;桥压=2V时)

电流灵敏度:

0.8μA/με(1/4桥K=2;桥压=4V时)

供电:DC12V或内置电池(供电8小时)

输出接口:

BNC

外观尺寸:305*105*55mm重量:0.90Kg

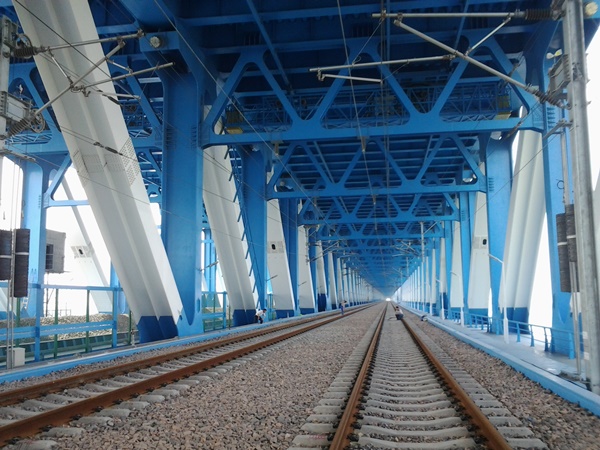

高铁通过铜陵长江大桥引起的桥梁动态应变测试

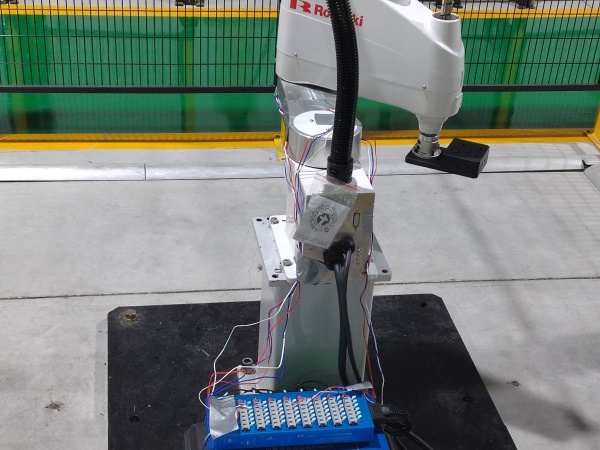

流水线机器人在机械臂摆动时的应变测试


往复加载条件下的应变数据
