电涡流传感器是基于高频磁场在金属表面的“涡流效应”而成，电涡流传感器由传感器探头、变换器、连接电缆及被测导体组成，是一种非接触测量位移、振幅和转速的理想工具。通过测量金属被测体与探头端面的相对位置、电涡流位移传感器感应并处理成相应的电信号输出。

该系统能测量静态（固定的）和动态（变化的）距离，传感器可长期可靠工作、灵敏度高、抗干扰能力强、非接触测量、响应速度快、不受油水等介质的影响，在大型旋转机械的轴位移、轴振动、轴转速等参数进行长期实时监测中被广泛应用，用于旋转机械轴系的位移、振动、转速、膨胀、偏心、油膜厚度等的在线监测、机械尺寸、厚度、表面不平度检测等；并且被扩展到卫星发射、材质鉴定、称重测量、金属板厚测量、材料形变测量等应用领域；

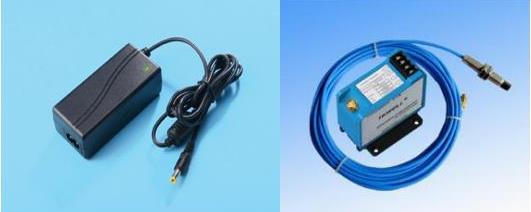

完整的传感器系统主要包括探头、延伸电缆、前置器、电源组成；

选型指南：

注：本系列电涡流位移传感器的各项性能指标相当或接近美国本特利（BN）公司的3300系列产品水平。

测体材料对测量结果的影响

传感器灵敏度与被测体的电阻率和导磁率有关。当被测体为导磁材料（如普通钢、结构钢等）时，由于磁效应和涡流效应同时存在，而且磁效应与涡流效应相反，要抵消部分涡流效应，使得传感器灵敏度降低；而当被测体为非导磁或弱导磁材料（如铜、铝、合金钢等）时，由于磁效应弱，相对来说涡流效应要强，因此传感器灵敏度要高。

铜：14.9V/mm

铝：14.0V/mm

不锈钢(1Cr18Ni9Ti)：10.4V/mm

45号钢：8.2V/mm

40CrMo钢: 8.0V/mm

涡流传感器安装示意图
