采用16通道PCB应力测试仪，对某里电池组的进行了应变测试，并将测量结果和甲方要求进行了对比，自动生成测试报告。

1、测量仪器：YSV8016S 16通道PCB应力测试仪

技术参数：

1）输入通道：16

2）模数转换器：24位AD，Delta-Sigma型

3）最大采样率：8192Hz/每通道

4）最大输入范围：±100000με

5）分辨率：0.1με

6）应变桥路：1/4桥二线制、1/4桥三线制、半桥、全桥；

7）支持应变片类型：60-1000Ω，支持常见的120Ω、350Ω或者1000Ω；单轴、双轴、三轴应变片

8）输入通道精度： ≤0.2%

9）接口类型: 网口，单根网线可达200米；多台拓展级联更方便，支持多台级联

2、电阻应变片：YSV-3-120-40-11L30M70

参数：三轴应变片，电阻120欧姆，灵敏度系数2.00，基底尺寸4*1.4mm，带有300mm的漆包线+700mm的绝缘PVC导线，用于微型结构的单轴向应变测试

图1  振动试验台

图2  电池组

图3  应力测试仪

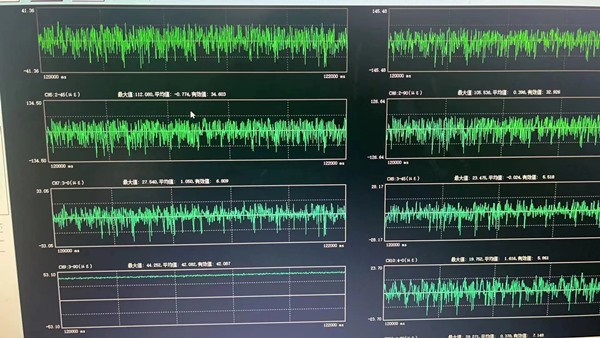

图4  随机振动条件下的应变波形
