1、项目概况

印刷机滚筒的结构和动态性能对印刷机工作特性有很大影响,为提高印刷机的印刷质量,以纸箱印刷机滚筒为研究对象,为了对ANSYS的有限元仿真结果进行对比，和某科研单位合作使用了YSV8008 8通道模态测试仪 对印刷机滚筒进行了模态分析,得到了印刷机滚筒的固有频率和振型,从动态特性上为静态优化结果提供了支持。

2、动力特性测试设备

本次动力特性试验使用的振动数据采集分析系统，包括：

1）YSV工程测试与信号分析软件（含模态分析软件包）1套

适用于复杂结构在输入输出可测、采用人工激励（激振器或力锤）情况下的多输入多输出（MIMO）振动模态试验与分析，可进行单个或多个激振器激励的模态试验，也可完成采用单个或多个参考点的锤击法模态试验（MRIT）。

先进、可靠的多输入多输出MIMO模态分析技术：包含窄带（NarBand）、宽带（BroBand）两种多输入多输入模态算法：窄带方法逐个识别模态，方便易用；基于最新 p-LSCF 算法的宽带模态识别方法在宽频带、甚至全频带内识别全部模态，效率高，并适用于大阻尼复杂结构，基于输入（激振力）、输出（响应）测量的试验模态分析（EMA）技术，单输入/多输出（SIMO）的全局模态识别技术，可识别得到全局模态参数，多点激振的多输入/多输出（MIMO）模态识别技术，具有识别高密度或重频模态的能力，是大型、复杂结构试验模态分析的理想方法，单参考点和多参考点锤击法（MRIT）模态识别技术

2）YSV8008智能数据采集处理分析仪，1台；

8通道，24位AD，每通道独立，最高采样频率51.2kHz，网口传输数据，每个测量通道支持IEPE振动或噪声测量传感器

3）YC-1 ICP型 模态试验力锤 1套

模态试验力锤，配备ICP型力传感器，配备橡胶、尼龙、铝、钢四种锤头

4）YA19 ICP型 加速度传感器 三只

ICP型加速度传感器，灵敏度100mV/g，频率范围0.2-12000Hz，可以用于进行振动测试或者模态测试

5）笔记本电脑，1台；

6）导线若干。

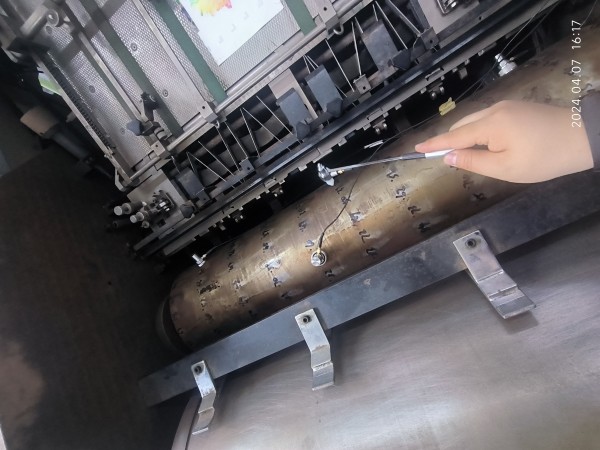

图1  印刷机滚筒结构

图2 印刷机滚筒结构

图3  模态测试仪

图4 模态测试仪

图5  力锤敲击的力信号

图6  加速度响应信号

图7 力锤信号的激励能量分布谱

图8  频响函数

图9  基于多参考点技术的多输入多输出MIMO模态分析稳定图计算

3、结构的建模

在模态分析软件中，对印刷机测量结构进行建模

图10  印刷机滚筒结构的建模（1）

图11  印刷机滚筒结构的建模（2）

4、模态分析结果

经过模态分析，得到了结构的多阶模态参数：固有频率、阻尼比、模态振型图

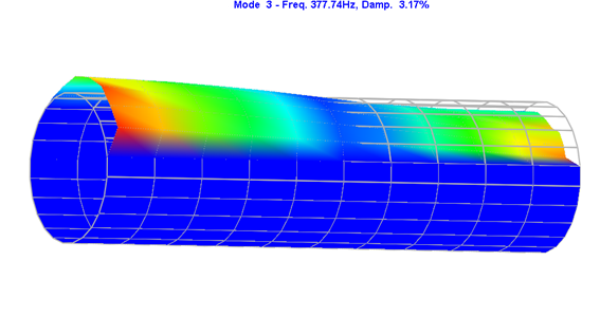

图12  模态分析结果（1）

图13  模态分析结果（2）

图14  模态分析结果（3）

图15  模态分析结果（4）

图16  模态分析结果（5）
