1. 项目概要

某电源芯片生产企业，使用了YSV8016 16通道PCB应力测试仪测量了电源芯片在高低温循环固化固化条件的应变数据，自动出具测试报告。

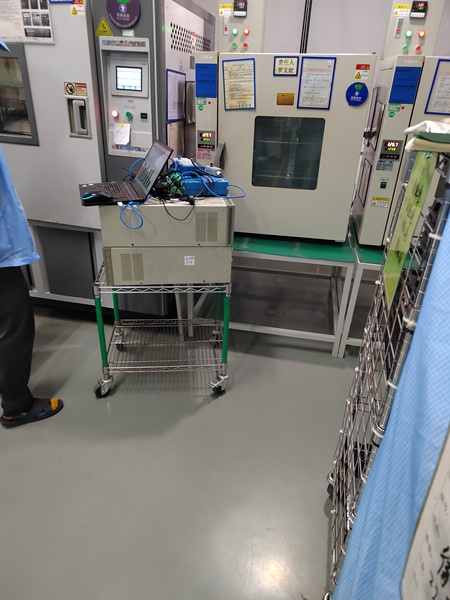

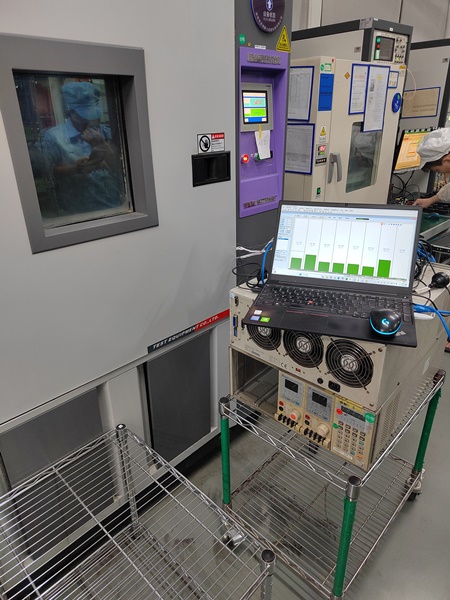

芯片在试验箱内进行高低温循环固化

2. 测量仪器

• YSV8016 16通道PCB应力测试仪

硬件功能模块

通道数：16Ch模拟输入；

供电方式： DC12.6V锂电池充电器（或者DC12V）

AD位数：每通道独立24位Delta-Sigma AD，可以测量极微弱信号；

全并行：所有通道全并行同步采样，

最高采样速率：51.2KHz/每通道

输入电压范围：±10000mV

本底电路噪声：≤0.05mV Rms

应变测量范围：±100000με

分辨率：0.1με

应变测量误差：±0.2%；

零漂移：±（2.2uV/V）/℃，120欧

传输方式：工业级网口传输，稳定可靠，单根网线传输距离可达200米

抗混滤波：跟随采样频率自动调整；

可以和计算机网络通信、传送数据，并通过配套软件实现对设备的控制和数据采集、信号分析等功能。

可以单台使用，也可以多通道网络级联，构成上百通道测试系统

可以测量电压、电流、应变、振动、噪声、温度等传感器信号

软件指标参数：

信号示波采样(随机采样、触发采样等)、储存、数据时域分析、频谱分析、编辑滤波（低通、高通、带通、带阻）、支持单轴、三轴应变片，分析结果包括实时应变,最大/最小应变值,对角应力值,最大最小应力值，应变率，应变-案例分析等；X-Y图分析、波形微积分、振动测试、声压级测试、相关分析、声压级分析、转速分析、三维谱振分析、应力分析、应变花分析、监测功能、报警功能、数据导出txt、csv、dasp格式等几十项分析功能，用于测量结构的振动测量、声学测量、应变（应力）测量、监测等

分析方法符合IPC/JEDEC-9704A 国际应力测试标准，根据 IPC/JEDEC-9704A 规范进行给出分析图，并自动给出合格与否的判断结论，可以一键导出测量报表；测量数据可以导出为txt、excel文件

满足标准：

JJG 623-2005 电阻应变仪检定规程

IPC/JEDEC-9704A PCB 电路板应力测试标准

• 应变片型号：FRAB-1-17-1LJB-T-F 三轴应变片

参数：三轴应变片，工作温度 -196 - 150℃，电阻120Ω，灵敏度系数2.00，敏感栅尺寸1.0*0.7mm,基底尺寸圆形直径4.5mm，测量0-45-90三个角度的应变，三线制导线输出，带有1米测量导线

三轴应变片

YSV8016 16通道PCB应力测试仪测量数据

3. 芯片PCB电路板在高低温循环固化条件下的应变数据

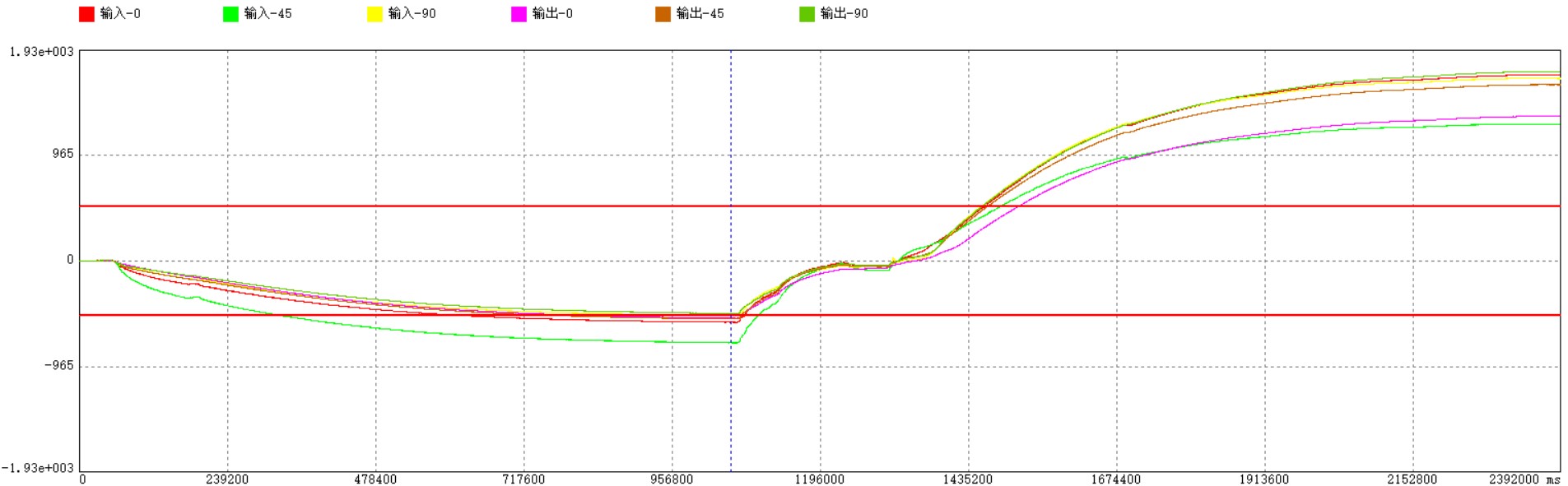

芯片PCB电路板在高低温循环固化时的应变数据
